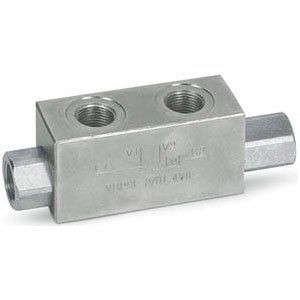

Гидрозамки одностороннего действия серии VBPSE применяют для блокировки движения исполнительного механизма (гидроцилиндра) в одном направлении. Устройства пропускают поток рабочей жидкости в одном направлении и блокируют его в противоположном направлении, пока пилотное давление на линии управления не откроет запорный клапан. Рекомендации по подключению гидрозамков в гидросистему:
- На порты V1 и V2 подключить напорную магистраль.
- На порт C1 подключить свободную линию исполнительного механизма.
- На порт C2 подключить запираемую линию исполнительного механизма.
Порты показаны на установочном чертеже и гидросхеме гидрозамка. Параметры давления гидрозамков серии VBPSE: Код Наименование Коэффициент управления Расход max л/мин P max Bar Давление открытия Bar V0220 Гидрозамок VBPSE 1/4″ L4 VIE 1:5,5 20 350 4 V0230 Гидрозамок VBPSE 3/8″ L4 VIE 1:5,5 35 350 3 V0240 Гидрозамок VBPSE 1/2″ L4 VIE 1:5 50 350 3 V0250 Гидрозамок VBPSE 3/8″ 4 VIE 1:5 45 350 3,5 V0260 Гидрозамок VBPSE 1/2″ 4 VIE 1:4 70 350 3,5 V0245 Гидрозамок VBPSE 3/4″ 4 VIE 1:4 100 350 2
