Гидрозамок двустороннего действия VBPDE предназначен для блокировки движения механизма (к примеру - гидроцилиндра) в направлениях туда и обратно.
Устройство свободно пропускает поток гидравлической жидкости в одной магистрали и запирает его во второй магистрали гидроцилиндра, пока нет давления на линии управления.
Как подключить гидрозамок в систему:
- на порты V1 и V2 подключить напорную магистраль.
- на порты C1 и C2 подключить трубопроводы исполнительного механизма.

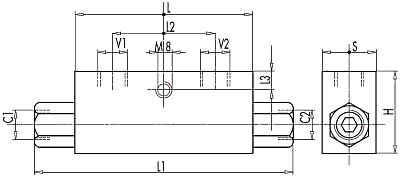

Порты показаны на установочном чертеже и гидросхеме гидрозамка.
Технические параметры давления двунаправленных гидрозамков VBPDE: Код Наименование Коэффициент управления Расход max л/мин P max Bar Давление открытия Bar V0010 Гидрозамок VBPDE 1/4″ L 1:5,5 20 350 4 V0020 Гидрозамок VBPDE 3/8″ L 1:5,5 35 350 3 V0030 Гидрозамок VBPDE 1/2″ L 1:5 50 350 3 V0050 Гидрозамок VBPDE 3/8″ 1:5 45 350 3,5 V0060 Гидрозамок VBPDE 18 1:5 45 350 3,5 V0070 Гидрозамок VBPDE 1/2″ 1:4 70 350 3,5 V0040 Гидрозамок VBPDE 3/4″ 1:4 100 300 2
